产品系列
产品描述

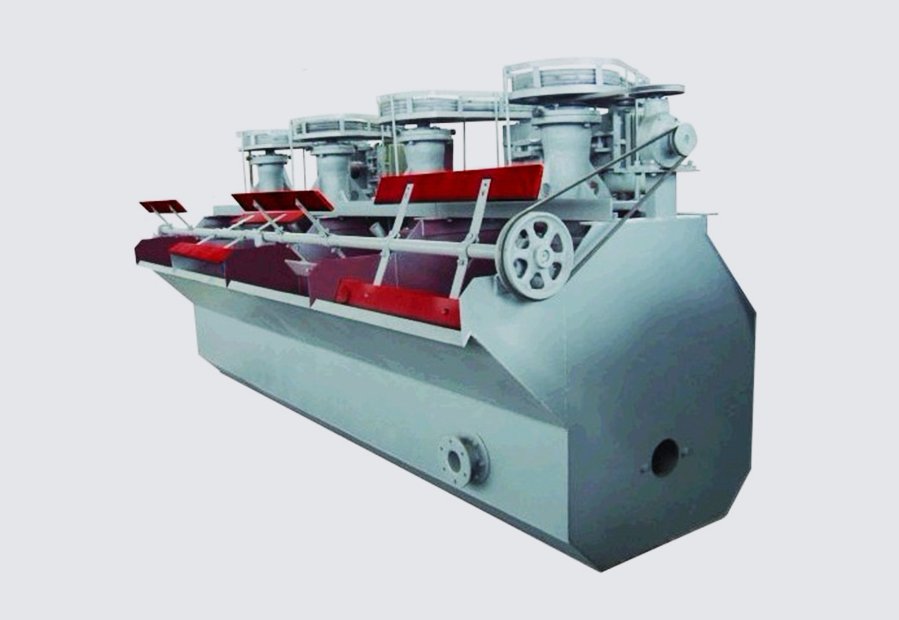

JJF型浮选机
产品概述
【产品简介】一款不吸浆、自吸气的机械搅拌式浮选机(参照美国威姆科型浮选机设计)。
【有效容积】4~20m3
【产品改进】槽型浅,定子高度低于叶轮,矿浆循环量大,能耗低;定子为带有椭圆孔的圆筒,有利于矿浆与空气的分散于混合;配置伞形带孔分散罩,矿浆面稳定
【应用范围】JJF型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。
优势特点
1、矿浆循环量大,可达2.5倍,有利于矿、药、气三者的矿化。
2、吸气量大,分散效果好。 搅拌程度适中,固体颗粒悬浮好,不沉槽,停车不用放矿。
4、可处理的粒度范围宽,选矿回收率高。
5、机械搅拌,自吸气,不能自吸矿浆,作业间需阶梯配置(落差为300-400mm)。
6、可与SF型浮选机构成联合浮选机组,SF型浮选机作吸入槽,JJF型作直流槽
工作原理
JJF型浮选机
JJF型浮选机工作时,便在竖筒和导流管产生涡流,此涡流形成负压,将空气从进气管吸入,在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动,再经定子的作用转换成径向运动,并均匀的分布在浮选槽中。矿化气泡上升至泡沫层,单边或双边刮出即为泡沫产品。
产品结构
JJF型浮选机主要由槽体、叶轮、定子、分散罩、假低、导流管、竖筒、调节环组成。
浅槽型,叶轮直径小,转速低,电耗较低。
叶轮与定子间隙大,定子为带有椭圆孔的圆筒,有利于空气与矿浆混合和分散。
定子的高度比叶轮低,矿浆循环量大,可达2.5倍。
伞型带孔分散罩,可使叶轮产生的涡流与泡沫层隔开,以便矿浆面保持平稳。
