产品系列
产品描述
产品概述

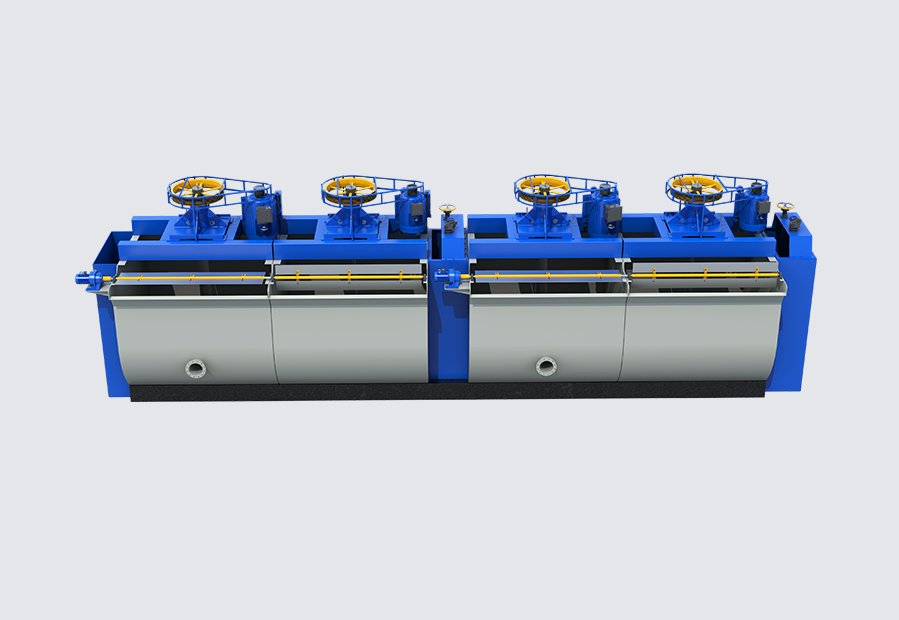

XCF型充气式浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业
【产品简介】一款自吸浆的充气机械搅拌式浮选机(作为KYF型浮选机的吸入槽)。
【有效容积】1~38m3
【生产能力】:0.2-38 m³/min
【**充气量】:2m³/㎡·min
【应用范围】XCF型充气式浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。
【产品改进】该机槽体与KYF型浮选机相同,不同的是在叶轮的上方设有一个盖板,以形成一个负压区,自吸矿浆,但功耗略高一些。
优势特点
1.搅拌能力强,结构简单
2.空气分散均匀,气浆结合好
3.尾砂沉积少,圆周速度低,功耗小
4.可与KYF型浮选机构成联合浮选机组作吸入槽
工作原理
XCF浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。
在浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽,还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到*终成为尾矿。
